Avec ses 500 000 habitants et son sous-sol marqué par l'alternance de molasses argileuses et de terrasses alluviales, Toulouse impose une rigueur particulière dans la conception des ancrages. La nappe phréatique affleurante le long de la Garonne et la présence de lentilles sableuses dans la molasse changent tout : un tirant mal dimensionné peut entraîner des déplacements coûteux en phase chantier. En laboratoire, nous dimensionnons chaque ancrage en fonction des paramètres de cisaillement mesurés sur carottes, couplés à un essai de perméabilité in situ quand l'eau conditionne la longueur du bulbe. L'objectif est simple : une reprise d'effort fiable, sans glissement, sur toute la durée de service de l'ouvrage.

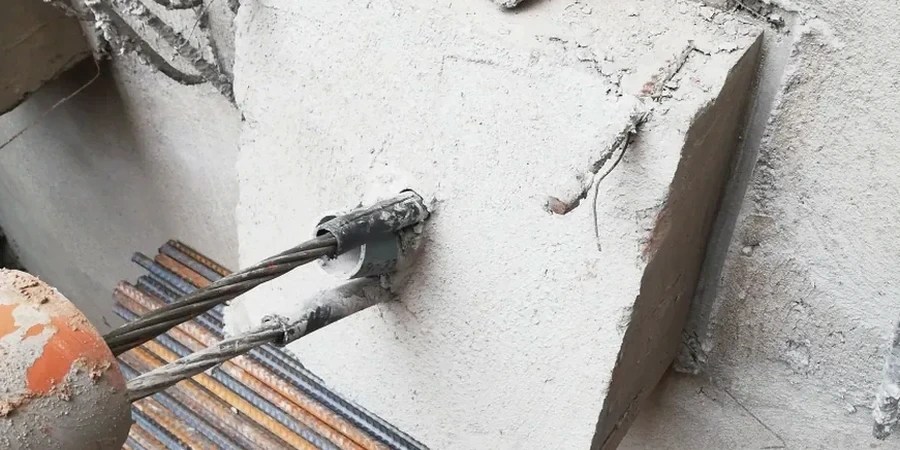

Un ancrage bien conçu repose sur trois piliers : la géologie réelle du site, un coulis de scellement adapté à la perméabilité du terrain, et un essai de traction qui valide le frottement latéral unitaire.
Démarche et périmètre
Contexte géotechnique local
La molasse toulousaine, une marne argilo-sableuse compacte mais sensible à l'eau, réserve parfois des surprises : des passées altérées de quelques décimètres où le frottement latéral chute brutalement. Si le forage traverse ces passées sans qu'on les détecte, le bulbe travaille sur une longueur réduite, et l'ancrage peut fluer sous charge de service. Le risque de glissement est amplifié en bord de Garonne, où les alluvions lâches imposent des bulbes longs et un contrôle strict de l'injection. Nous préconisons un essai de traction sur chaque tirant de production, avec mesure du déplacement en tête sur trois paliers de charge, pour écarter tout risque de fluage excessif avant la mise en tension définitive.
Normes applicables
NF EN 1997-1 (Eurocode 7 : calcul géotechnique), NF EN 1537 (exécution des travaux géotechniques spéciaux - tirants d'ancrage), NF P 94-153 (essai de traction d'ancrage), Fascicule 68 du CCTG (exécution des travaux de fondation des ouvrages de génie civil)
Services complémentaires
Dimensionnement des tirants actifs et passifs
Calcul de la longueur libre et du bulbe de scellement à partir des paramètres de cisaillement du terrain, avec prise en compte de la nappe et des surcharges de l'ouvrage soutenu.
Épreuve de traction et contrôle de fluage
Réalisation d'essais individuels sur chaque ancrage, mesure du déplacement en tête et du fluage sous charge de service, conformément à la norme NF P 94-153.
Assistance technique à l'injection du bulbe
Définition du programme d'injection (pression, volume, obturateurs) et suivi en continu pour éviter les pertes de coulis dans les horizons perméables de la molasse ou des alluvions.
Paramètres typiques
Questions et réponses
Quelle est la différence entre un ancrage actif et un ancrage passif ?
Un ancrage actif est mis en tension immédiatement après sa réalisation pour reprendre une charge définie, par exemple sur un mur de soutènement. Un ancrage passif travaille uniquement en réaction à la déformation du terrain, sans mise en tension initiale. Le choix dépend du déplacement admissible de l'ouvrage et de la géologie rencontrée.
Comment déterminez-vous la longueur du bulbe de scellement à Toulouse ?
Nous croisons la lithologie du forage avec les paramètres pressiométriques (pl* et Em) et les essais de cisaillement sur carottes. Dans la molasse compacte, le frottement latéral unitaire atteint souvent 200 à 400 kPa, ce qui permet des bulbes relativement courts. En alluvions lâches, nous descendons rarement en dessous de 6 mètres de scellement.
Combien coûte la conception d'un ancrage à Toulouse ?
Le dimensionnement et le contrôle d'un ancrage varient généralement entre 1020 et 3040 euros selon la complexité du site, le nombre de tirants et les essais de traction requis. Ce montant inclut l'étude géotechnique préalable, le calcul de dimensionnement et les épreuves de contrôle sur chaque ancrage.
Réalisez-vous les essais de traction sur tous les ancrages ?
Oui, la norme NF P 94-153 exige un essai individuel sur chaque tirant de production, avec maintien de la charge d'épreuve pendant 15 minutes et mesure du fluage. Pour les chantiers de plus de 100 tirants, nous réalisons également des essais de convenance préalables sur des ancrages témoins.
